Simcenter Qsources Hardware

소음 및 진동 여기 하드웨어 제품군으로 주행 지점과 구조 및 진동-음향 주파수 응답 함수를 쉽게 측정할 수 있습니다.

에서 이 제품을 구매하는 방법을 알아보려면 당사에 문의하세요.
국가 변경

Simcenter Qsource의 하드웨어 부분.

Simcenter Qsources를 사용해야 하는 이유

Simcenter Qsources는 혁신적인 소음 및 진동 가진 하드웨어로 이루어진 포괄적인 제품군으로 주행 지점과 구조 및 진동-음향 주파수 응답 함수를 측정합니다. 전체 Qsources 제품군은 시스템 동역학 및 음질과 같은 성능 속성에 중점을 두고 (역수) 전달 함수 측정의 모든 범위를 다루고 있습니다.

포괄적인 하드웨어 제품군을 사용한 작업
Simcenter Qsources는 컴팩트한 전기역학적 셰이커부터 볼륨 속도 모노폴 소스에 이르기까지 소음 및 진동 가진을 위한 다양하고도 혁신적인 하드웨어 도구를 제공합니다.

반복성 향상
셰이커의 특정 설계를 통해 접근이 어려운 위치에 쉽게 접근하고 정확한 셰이커 각도 및 위치를 설정할 수 있으며, 반복성 및 신호 대 잡음비를 개선하고 적절한 관심 주파수 범위 안에서 우수한 가진 레벨을 제공할 수 있습니다. 따라서 고품질의 정확한 주파수 응답 함수를 구조 동역학 및 전달 경로 해석에 대한 입력으로 사용할 수 있습니다.

데이터 수집 하드웨어와의 통합
Simcenter Qsources 가진 하드웨어는 Simcenter SCADAS 데이터 수집 하드웨어 및 Simcenter Testlab 수집/해석 소프트웨어와 원활하게 통합됩니다. 이를 통해 생산성, 데이터 정확성 및 전반적인 고객 기대치에 대한 현재의 시장 표준을 능가하는 고유한 솔루션 조합을 제공할 수 있습니다.

Simcenter Qsources 가진 하드웨어 제품 포트폴리오

최소 질량 하중을 제공하는 동시에 자체 지지 및 자체 정렬 구현.

Simcenter Qsources 기능

증폭기

Siemens의 측정 증폭기는 음향 및 구조 가진기를 구동하는 데 필요한 모든 요구사항을 충족하는 솔루션입니다. 저출력 아날로그 신호를 정확하게 증폭하므로 다양한 가진기 및 음원에서 최대한의 효과를 이끌어낼 수 있습니다.

노트북에 연결된 Simcenter 증폭기 장치를 사용하는 작업자.

고주파 셰이커

고주파 셰이커는 매우 낮은 질량 및 강성 하중을 지닌 테스트 개체를 대상으로 최소한의 공간에서 고도로 반복 가능한 고주파 구조 가진을 생성합니다. 비활성 질량은 내부 서스펜션에 의해 동적으로 스팅어에서 분리됩니다. 크기가 작고 무게가 가볍기 때문에 PCB 기판 및 전기 모터와 같은 컴포넌트는 물론 전체 제품 어셈블리를 대상으로 한 연구에도 이상적입니다. 해당 데이터는 CAE 모델 상관성 및 업데이트를 위한 입력 데이터 역할을 할 수 있습니다.

고주파 셰이커.

Integral Shaker

Integral Shaker는 테스트 프로세스에서 정확도와 생산성을 높일 수 있는 솔루션입니다. 이 제품은 작은 크기와 높은 출력, 폭넓은 주파수 범위를 제공하므로 전체 차량, 트리밍된 바디, 오프로드 장비, 산업 시설 등의 구조물에 효율적입니다. 평면 가진 어댑터의 옵션은 Integral Shaker의 정확성과 효율성을 높이는 데 사용됩니다.

Integral Shaker.

저주파 모노폴 소스

저주파 모노폴 소스는 차량 안팎의 진동-음향 전달 함수를 측정하도록 설계되었습니다. 이는 무시 가능한 회절로 인해 최대 2,000Hz까지 정확한 전방향 음원이 됩니다. 통합 소스-강도 센서가 있는 이 소스를 사용하면 진동-음향 인체 소음 전달 함수를 상호 측정할 수도 있습니다.

셰이커를 사용하는 한 엔지니어.

중저주파 소스

중저주파 소스는 높은 소음 수준을 생성하는 데 사용되며, 이는 완전한 차량의 가진에 충분합니다. 차량 개발에서 중요한 주파수 대역인 10~1,000Hz 주파수 대역에서 사용하도록 설계되었습니다. 통합된 체적 가속도 센서는 방출된 소스 강도에 대한 실시간 피드백을 제공합니다. 이 소스는 일반적으로 구조 기인 또는 공기 기인 소음에 대한 TPA(전달 경로 해석)와 내부 진동-음향 모달 해석에 사용됩니다.

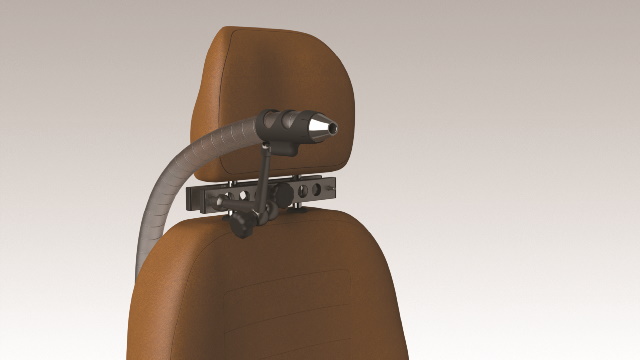

Simcenter 중저주파 소스 장치는 자동차 시트에 배치됩니다.

중주파 체적 속도 소스

중고주파 소스는 내부에 레퍼런스 센서가 있는 범용 단극 체적 가속도 음원입니다. 이 소스는 200~10,000Hz의 주파수 범위에서 전달 함수 측정을 가능하게 합니다. 현재 모든 산업 부문의 여러 R&D 센터에서 사용되고 있습니다.

Simcenter Qsource 중고주파 소스 장치.

Low frequency miniature source

An exceptional combination of size and output makes this acoustic exciter stand out from the rest.

Monopole excitation in small cavities without influencing the vibro-acoustic system under test is now possible. Excitation can go as low as 10 Hz and monopole behavior is achieved well above 2,000 Hz.

The integrated, real-time sound source strength reference sensor can be used to estimate acoustic and vibro-acoustic transfer functions.

Read fact sheet

A hand holding a Low-frequency miniature source device.

미니 셰이커

미니 셰이커는 최소한의 공간에서 정확한 구조 가진을 수행할 수 있도록 지원함으로써, 엔진 컴포넌트에서 전체 차량에 이르는 모든 FRF 테스트에 이상적인 진동 가진기입니다.

컴팩트한 크기 덕분에 사용자는 파워트레인 컴포넌트 내부의 베어링 위치에서 시스템을 자극할 수 있습니다.

Simcenter Qsource의 하드웨어 부분.

소형 셰이커

소형 셰이커는 초저주파수 범위의 진동과 협소한 공간에 적합하게 설계되었습니다. 높은 수준의 출력 덕분에 선박, 풍차, 화학 산업 시설 등과 같은 대형 구조물에서 FRF 측정이 가능하며 차량 차체 유연성 테스트도 지원됩니다.

소형 셰이커.
